Trzymacze ścienne TS02 / S2
Ścienne chwytaki elektromagnetyczne TS02 /S2 to rozwiązanie najbardziej ekonomiczne ze wszystkich elektrotrzymaczy dostępnych w ofercie. Występują w wersji 500N lub 1000N. Standardowo montowane na ścianie, a przy zastosowaniu dodatkowej konsoli montażowej możliwy jest także montaż podłogowy.
Chwytaki elektromagnetyczne TS02 (S2) to rozwiązanie najbardziej ekonomiczne ze wszystkich elektrotrzymaczy dostępnych w ofercie. Występują w wersji 500N lub 1000N. Standardowo montowane na ścianie, a przy zastosowaniu dodatkowej konsoli montażowej możliwy jest także montaż podłogowy.
Elektrotrzymacz, trzymacz elektromagnetyczny, zwalniak elektromagnetyczny do drzwi ppoż.
Element systemu blokad drzwi przeciwpożarowych (odcięć ogniowych).
Elektromagnetyczny trzymacz przeznaczony jest do stałego utrzymywania drzwi ppoż. w pozycji otwartej.
Wygląd bardzo estetyczny!

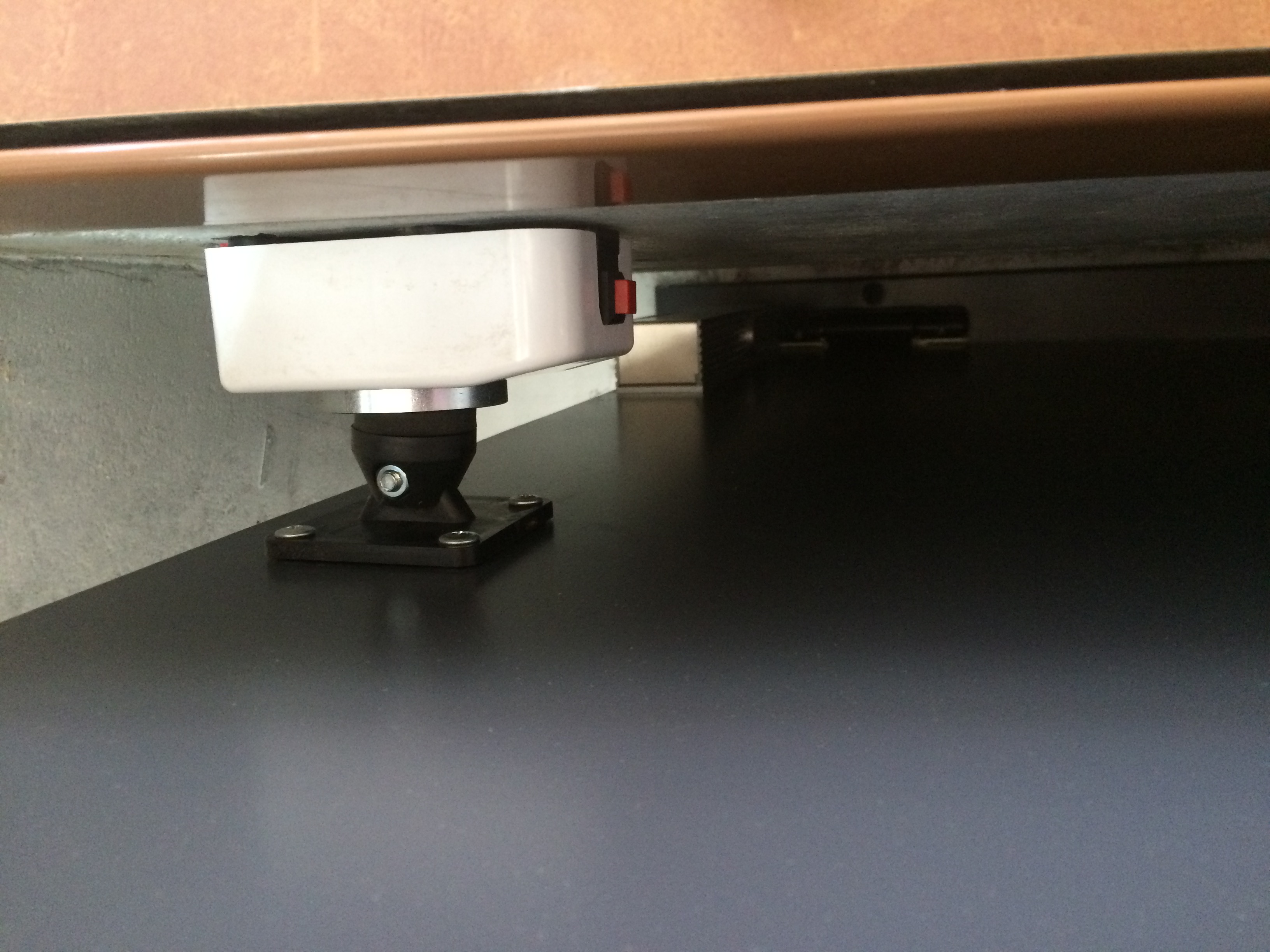

Komplet zawiera stopę z regulowaną płytą i zworę elektromagnetyczną z przyciskiem zwalniającym.
W skład kompletnego systemu odcięć ogniowych wchodzą:
- odpowiednio dobrane elektrotrzymacze (chwytaki do drzwi),
- centrala sterująca,
- czujki pożarowe lub podłączenie do systemu SSP, systemu oddymiania,
- przyciski przerywające zwalniające drzwi,
- opcjonalnie samozamykacze do drzwi (w zależności od parametrów drzwi),
- opcjonalnie sygnalizatory, np. sygnalizatory akustyczne lub akustyczno-optyczne.
karta katalogowaWięcej informacji o systemach oddymiania 24V: BAZA WIEDZY
| Symbol | Centrala 24V-5A-M2G |
| Zastosowanie | System oddymiania |
| Certyfikaty | świadectwo dopuszczenia CNBOP |
- centrala typ „Mini” to kompaktowe rozwiązanie i elegancki design;
- skonstruowana w celu zapewnienia komfortu i kontroli funkcjonowania systemów wentylacji przeciwpożarowej;
- zasilanie: 24V;
- maksymalne obciążenie: 5A;
- 1 strefa oddymiania, 2 grupy przewietrzania,
- sygnalizacja LED stanu centrali na panelu przednim;
- istnieje możliwość zamontowania przycisków oddymiania i/lub wentylacji na przednim panelu.
- w standardzie wyposażona w przekaźniki bezpotencjałowe dla urządzeń zewnętrznych (alarm, uszkodzenie itp.);
- dostarczana w komplecie z akumulatorami;
- w standardzie możliwość podłączenia i konfiguracji central w sieć przez BUS;
- 12 lub 13 przełączników DIP do konfiguracji;
- pamięć awarii w centrali;
- certyfikowana zgodnie z EN12101-10 klasa A (podwójny zasilacz).
| Zgodność z normami | PN EN12101-10:2005 certyfikat – klasa A (podwójny zasilacz), PN EN12101-9 |
| Zasilanie | 230 V AC – max. 1.5A |
| Sterowanie | 24V DC |
| Wyjście napędów | 1 szt. (linie detekcji: 1-4 linie) |
| Max. obciążenie | 5A |
| Temperatura pracy | - 15˚C - +40˚C |
| Stopień ochrony | IP 54 (IP 50 przy zastosowaniu przycisku na przednim panelu) |
| Zasilanie awaryjne (72h) | Tak |
| Akumulatory | 2 szt. 12V / 7.2Ah |
| Ciężar akumulatorów | 7,5 kg |
| Wymiary (S x G x W) | 238 x 113 x 286 mm |
| Kolor | biały front – czarne tło pod diody sygnalizacyjne |
| Strefy oddymiania | 1 linia detektorów w zależności od ustawienia / max. obciążenie na linii przycisków 2,2 mA |
| Grupy przewietrzania | 2 grupy przewietrzania; przyciski wentylacji bez limitów ilości |
| Linia czujek optycznych/termicznych | 1 linia detekcji / max. obciążenie na linii czujek 2.2mA (ok. 22 czujki / linia) |
| Alarm wyjścia | Tak – przekaźnik bezpotencjałowy max. 48V / 0.5A |
| Alarm uszkodzenia | Tak – przekaźnik bezpotencjałowy max. 48V / 0.5A |
| 24V DC do urządzeń zewnętrznych | 24V DC / max. 0.5A |
| Bus komunikacja | Tak – podłączenie 2 – 20 szt. central SVM |
| Wizualizacja diodami (LED) na przednim panelu | „OK” / „AC uszkodzenie” / „Niski poziom naładowania baterii” / „Uszkodzenie linii” / „Alarm” / „Wentylacja” |
| Standardowe przełączniki DIP do konfiguracji | „Time Service (błyska dioda LED)” / „Uszkodzenie (alarm przy uszkodzeniu linii)” / „Tryskacze (zamykanie w czasie alarmu)” / „Ustawienie portu Bus (reakcja na sygnał z portu Bus)” / „Bezpotencjałowy przekaźnik do wentylacji” |
| Moduły dodatkowe |
- Możliwe podłączenie wielu czujników do komfortowej wentylacji, np. czujki pogodowej wiatr-deszcz DB01-s, czujnika temperatury/ wilgotności, itp.
- W miejscach ogólnodostępnych zalecamy zastosowanie przycisku przewietrzania z kluczem typ PW-K lub pilota do przewietrzania, zamiast standardowego przycisku przewietrzania PW.
- Zgodnie z przepisami centrala wraz z pozostałymi elmenetami systemu oddymiania musi być serwisowana przez profesjonalną firmę ppoż. Konserwacja systemu powinna odbywać się minimum co 6 miesięy.
Centralę najczęściej montuje się:
- na portierni (jeśli taka istnieje w budynku)
- lub - ze względów na okablowanie napędów - najbliżej elementów wykonawczych (klap dymowych, okien oddymiających).
