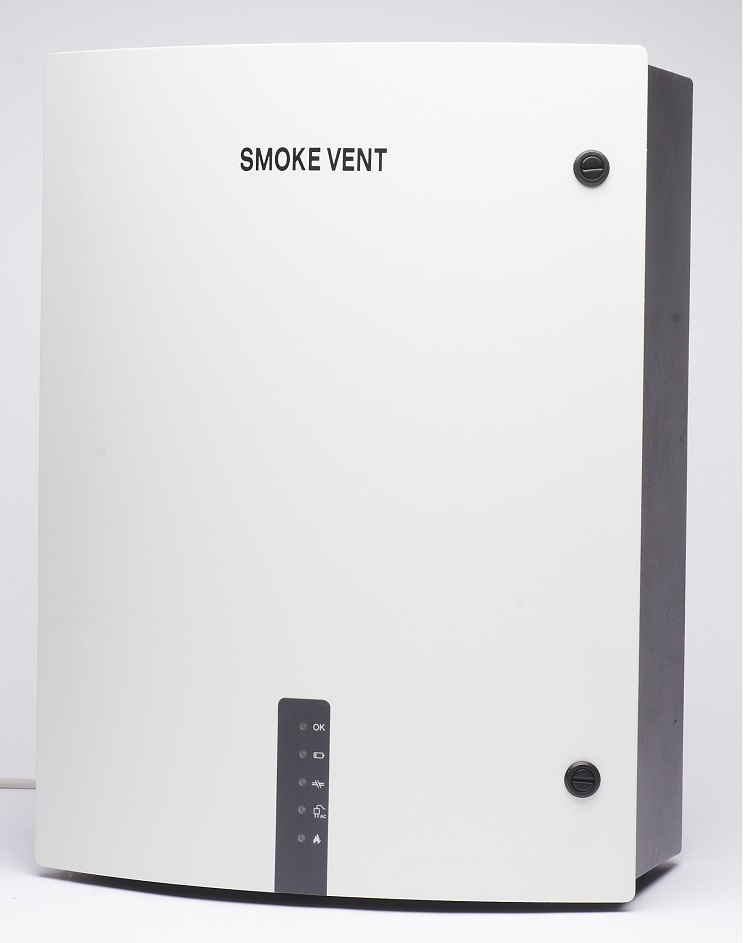

Centrala oddymiania 24V, 24A 30A 32A

Elegancka centrala sterująca systemem oddymiania 24V, 24A-32A, przeznaczona do większych obiektów i systemów oddymiania.

Centrala sterująca systemem oddymiania 24V w wersjach 24A, 30A lub 32A 5A, przeznaczona jest dowiększych systemów oddymiania do wysterowania nawet ponad kilkunastoma napędami w oknach oddymiających lub klapach dymowych.

Wersja PL: napis „ODDYMIANIE” na obudowie.

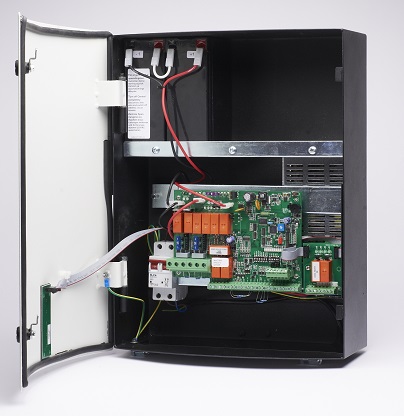

Centrala posiada zaawansowaną technologię mikroprocesorową, liczne diody sygnalizujące stan systemu, wbudowane funkcje, np. przekaźnik bezpotencjałowy dla urządzeń zewnętrznych, można ją konfigurować w sieć z innymi centralami MSV, posiada przełącznki DIP do konfiguracji i pamięć awarii.
To elegancja, nowoczesna technologia i moc w jednej obudowie.

CNBOP



Zasada działania systemu oddymiania

Podczas pożaru, po otrzymaniu sygnału alarmu z czujek pożarowych lub ręcznego przycisku oddymiania, centrala oddymiania uruchamia klapy dymowe lub okna oddymiające, dzięki którym trujące gazy i dymy wydostają się z budynku na zewnątrz umożliwiając sprawną i bezpieczną ewakuację.
W budynku należy przewidzieć napowietrzanie. Dodatkowo system można wykorzystać do codziennego przewietrzania.

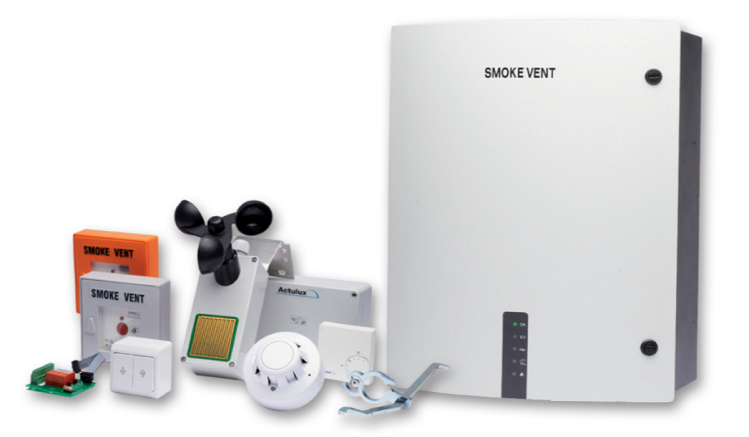

Pozostałe elementy systemu oddymiania:

  • klapy dymowe, wyposażone w systemy otwierania SA 24V,
    i/lub certyfikowane okna oddymiające wyposażone w napędy 24V,
  • okna napowietrzające lub drzwi napowietrzające wyposażone w napędy 24V,
  • przyciski oddymiania WSK-G, WSK-B,
  • czujki dymu MPD821 / NB388 / SNC,
  • opcjonalnie automatyka pogodowa, m.in. czujki pogodowe wiatr-deszcz DB01s, przyciski przewietrzania PW, przyciski przewietrzania z kluczem PW-K, piloty do przewietrzania.

PDF karta katalogowa

PDF strona broszury

Więcej informacji o systemach oddymiania 24V: BAZA WIEDZY



Symbol Centrala 24V-24A, 30A, 32A
Zastosowanie System oddymiania
Certyfikaty świadectwo dopuszczenia CNBOP
  • centrala ma elegancką budowę i małą (w porównaniu z konkurencyjnymi centralami panelowymi na rynku) obudowę;
  • skonstruowana w celu zapewnienia komfortu i kontroli funkcjonowania systemów wentylacji przeciwpożarowej;
  • zasilanie: 24V;
  • maksymalne obciążenie: 24A / 30A / 32A
  • 1-2 strefy oddymiania, 1-2 grupy przewietrzania,
  • dodatkowa grupa przewietrzania przy zastosowaniu modułu M2G;
  • sygnalizacja LED stanu centrali na panelu przednim;
  • w standardzie wyposażona w przekaźniki bezpotencjałowe dla urządzeń zewnętrznych (alarm, uszkodzenie itp.);
  • dostarczana w komplecie z akumulatorami;
  • w standardzie możliwość podłączenia i konfiguracji central w sieć przez BUS;
  • 12 lub 13 przełączników DIP do konfiguracji;
  • pamięć awarii w centrali;
  • wersja "DS" (niestandardowa) jest certyfikowana zgodnie z EN12101-10 klasa A (podwójny zasilacz).




Zasilanie 230 V AC – max. 1.5A
Sterowanie 24V DC
Wyjście napędów 2 szt. (linie od 1 do 6);
podłączenie napędów w pętlę lub w gwiazdę
Max. obciążenie 24A / 30A / 32A
Temperatura pracy - 15˚C - +40˚C
Stopień ochrony IP 54
Zasilanie awaryjne (72h) Tak
Akumulatory dla 24A: 2szt. 12V/7,2Ah
dla 30A - 32A: 2szt. 12V/12Ah
Ciężar akumulatorów max. 32kg
Wymiary (S x G x W)

343 mm x 178 mm x 450 mm / max 22kg
wersje "DS" mają powiększoną obudowę
Kolor biały front – czarne tło pod diody sygnalizacyjne LED
Strefy oddymiania 1 - 2 strefy
Grupy przewietrzania 1-2 grupy przewietrzania; przyciski wentylacji bez limitów ilości
Linia przycisków oddymiania 1 lub 2 linie w zależności od ustawienia,
max. obciążenie na linii przycisków 2,2 mA
Linia czujek optycznych/termicznych 2 linie detekcji, max. obciążenie na linii czujek 4.4mA (ok. 22 czujki / linia)
Alarm wyjścia Tak – przekaźnik bezpotencjałowy max. 48V / 0.5A
Alarm uszkodzenia

Tak – przekaźnik bezpotencjałowy max. 48V / 0.5A
24V DC do urządzeń zewnętrznych 24V DC / max. 0.5A
Bus komunikacja tak – podłączenie 2-10 szt. central MSV w grupę
Wizualizacja diodami (LED) na przednim panelu „OK” / „uszkodzenie zasilania z sieci” / „niski poziom naładowania baterii” / „uszkodzenie linii” / „alarm” / „wentylacja”
Standardowe przełączniki DIP do konfiguracji „Time Service (błyska dioda LED)” / „Uszkodzenie (alarm przy uszkodzeniu linii)” / „Tryskacze (zamykanie w czasie alarmu)” / „Ustawienie portu Bus (reakcja na sygnał z portu Bus)” / „Bezpotencjałowy przekaźnik do wentylacji”
Zgodność z normą PN EN 12101-9,
wersja "DS" dodatkowo z PN EN 12101-10:2005
Moduły dodatkowe M2G – moduł drugiej grupy przewietrzania
/ M–EL – moduł do wysterowania elekrotrzymaczy
  • Możliwe podłączenie wielu czujników do komfortowej wentylacji, np. czujki pogodowej wiatr-deszcz DB01-s, czujnika temperatury/ wilgotności, itp.

  • W miejscach ogólnodostępnych zalecamy zastosowanie przycisku przewietrzania z kluczem typ PW-K lub pilota do przewietrzania, zamiast standardowego przycisku przewietrzania PW.

  • Zgodnie z przepisami centrala wraz z pozostałymi elmenetami systemu oddymiania musi być serwisowana przez profesjonalną firmę ppoż. Konserwacja systemu powinna odbywać się minimum co 6 miesięy.



Centralę najczęściej montuje się:

  • na portierni (jeśli taka istnieje w budynku)
  • lub - ze względów na okablowanie napędów - najbliżej elementów wykonawczych (klap dymowych, okien oddymiających).

PDF Informacje dot. okablowania systemu oddymiania
