Klapy dymowe / Klapy oddymiające - poliwęglanowe
Klapy dymowe (Klapy oddymiające) jako element wykonawczy systemu oddymiania 24V lub 48V.
Klapy dymowe (Klapy oddymiające)

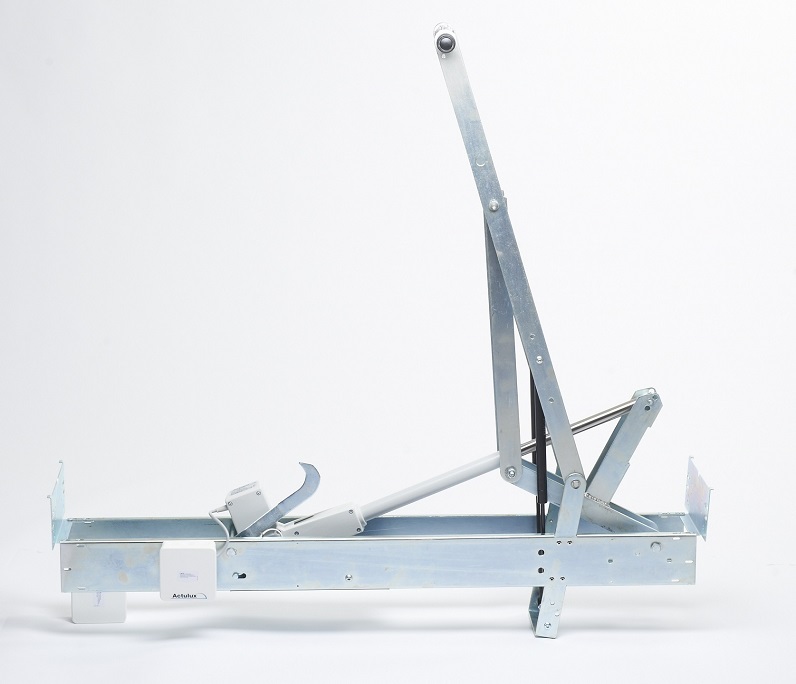

W wersji z poliwęglanu wyposażone są w elektryczny system otwierania SA Power i można je stosować zarówno w tradycyjnych systemach oddymiania na 24V, jak i w innowacyjnym systemie oddymiania 48V.
Klapy dymowe Klapy oddymiające) to jeden z kluczowych elementów systemu oddymiania. Instalacje odprowadzania dymu i ciepła są niezwykle istotne, ponieważ w przypadku pożaru odprowadzają substancje toksyczne, ciepło i tlenek węgla wydzielane podczas spalania. W warunkach codziennych klapy dymowe można zastosować do przewietrzania pomieszczeń oraz ich doświetlania.
Miejsca i budynki, w których najczęściej stosuje się klapy dymowe: hale produkcyjne, sportowe, szkolne, centra handlowe, duże sklepy, budynki mieszkalne, w szczególności klatki schodowe.
RODZAJE KLAP ODDYMIAJĄCYCH:
- kwadratowe i prostokątne,
- jednoskrzydłowe lub dwuskrzydłowe,
- o podstawie prostej bądź skośnej,
- z systemem otwierania 24V lub 48V,
- przekrycie z poliwęglanu o różnej grubości,
- szeroki wybór wymiarów od 100x100 do 220x270 (jednoskrzydłowe) lub 300x300 (dwuskrzydłowe).
PARAMETRY KLAP
- Aprobata Techniczna ITB,
- Napęd SA: świadectwo dopuszczenia CNBOP,
- sklasyfikowane na odporność termiczną B 300,
- minimalne sklasyfikowane obciążenie śniegiem SL 550,
- opcja wyłazu dachowego.
- poliwęglan PC10/3 2,5W/m2K lub PC16/4 1,8W/m2K
Zasada działania systemu oddymiania
Podczas pożaru, po otrzymaniu sygnału alarmu z czujek pożarowych lub ręcznego przycisku oddymiania, centrala oddymiania uruchamia klapy dymowe, dzięki którym trujące gazy i dymy wydostają się z budynku na zewnątrz umożliwiając sprawną i bezpieczną ewakuację.
W budynku należy przewidzieć napowietrzanie. Dodatkowo system można wykorzystać do codziennego przewietrzania.
Pozostałe elementy systemu oddymiania:
- klapy dymowe, wyposażone w systemy otwierania SA 24V,
- okna napowietrzające lub drzwi napowietrzające wyposażone w napędy 24V,
- przyciski oddymiania WSK-G, WSK-B,
- czujki dymu MPD821 / NB388 / SNC,
- opcjonalnie automatyka pogodowa, m.in. czujki pogodowe wiatr-deszcz DB01s, przyciski przewietrzania PW, przyciski przewietrzania z kluczem PW-K, piloty do przewietrzania.
strona broszury - systemy otwierania do klap dymowych
strona broszury - systemy oddymiania 24V
strona broszury - systemy oddymiania 48V
Więcej informacji o systemach oddymiania 24V: BAZA WIEDZY
| Symbol | Klapa dymowa - poliwęglan |
| Zastosowanie | System oddymiania |
| Certyfikaty | Aprobata Tecniczna ITB, napęd CNBOP |
PODSTAWA
- wykonanie standardowe z ocynkowanej blachy stalowej o grubości 1,0 – 5,0 mm;
- wysokość podstaw: 350mm (standard), 500mm, 750mm;
- podstawy proste lub skośne,
- w przypadku podstaw skośnych górny otwór podstawy (światło korony podstawy) w porównaniu z dolnym otworem (światło otworu podstawy) posiada wymiary zmniejszone o 200mm. Kąt nachylenia boków podstawy jest zależny od jej wysokości i waha się 70° ÷ 80°.
- przewidziana przestrzeń na izolację termiczną o grubości 50mm;
- ocieplenie w opcji;
- bardzo łatwy montaż, nie wymaga specjalnych ustawień;
- możliwość dostarczenia podstawy malowanej w dowolnym kolorze RAL.

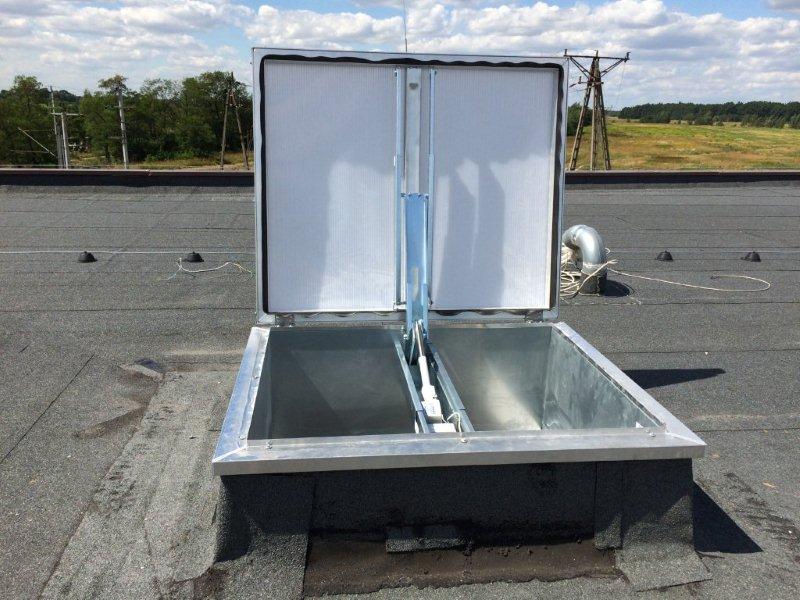

SKRZYDŁA KLAPY
- konstrukcja skrzydła klapy wykonana z kształtowników stalowych o przekroju zamkniętym, ocynkowana ogniowo;
- wypełnienie skrzydła klapy: dwukomorową mleczną (standard) lub przeźroczystą płytą poliwęglanową o grubości od 10mm do 25mm;
- współczynnik przenikania ciepła U wynosi, np.
- 2,49 W/m2K dla poliwęglanu 10mm (standard)
- 1,82 W/m2K dla poliwęglanu 16mm

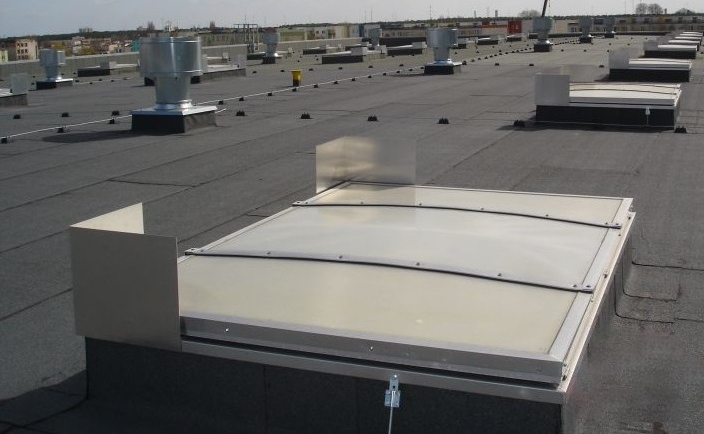

OSŁONY PRZECIWWIATROWE (SPOJLERY, OWIEWKI)
- zwiększają przepływ aerodynamiczny, co skutkuje zwiększeniem powierzchni czynnej oddymiania klapy
DYSZE KIERUJĄCE
- dysza wylotowa mocowana pod podstawą klapy w celu powiększenia powierzchni czynnej oddymiania
- wysokość dyszy wynosi 30cm
- wymiar górny jest równy wymiarowi światła otworu podstawy
- wymiar w jej dolnej części jest większy o 20cm od wymiaru górnego
KRATY ANTYWŁAMANIOWE I PRZECIWWYPADKOWE
- mają za zadanie ochronę obiektu przed włamaniem
- zabezpieczają przed upadkiem z dachu
- konstrukcja kraty wykonana z kształtowników stalowych o przekroju zamkniętym
- rozmiar krat przystosowany do wielkości klapy oddymiającej
- mocowanie kraty do ramy otwieranej lub podstawy
- krata ocynkowana ogniowo lub malowana na kolor wg palety RAL
| Napęd elektryczny - zasilanie | 24V lub 48V |
| Sterowanie | 24V DC |
| Wyjście napędów | 1 szt. (linie detekcji: 1-4 linie) |
| Max. obciążenie | 5A |
- Możliwe podłączenie wielu czujników do komfortowej wentylacji, np. czujki pogodowej wiatr-deszcz DB01-s, czujnika temperatury/ wilgotności, itp.
- W miejscach ogólnodostępnych zalecamy zastosowanie przycisku przewietrzania z kluczem typ PW-K lub pilota do przewietrzania, zamiast standardowego przycisku przewietrzania PW.
- Zgodnie z przepisami centrala wraz z pozostałymi elmenetami systemu oddymiania musi być serwisowana przez profesjonalną firmę ppoż. Konserwacja systemu powinna odbywać się minimum co 6 miesięy.
